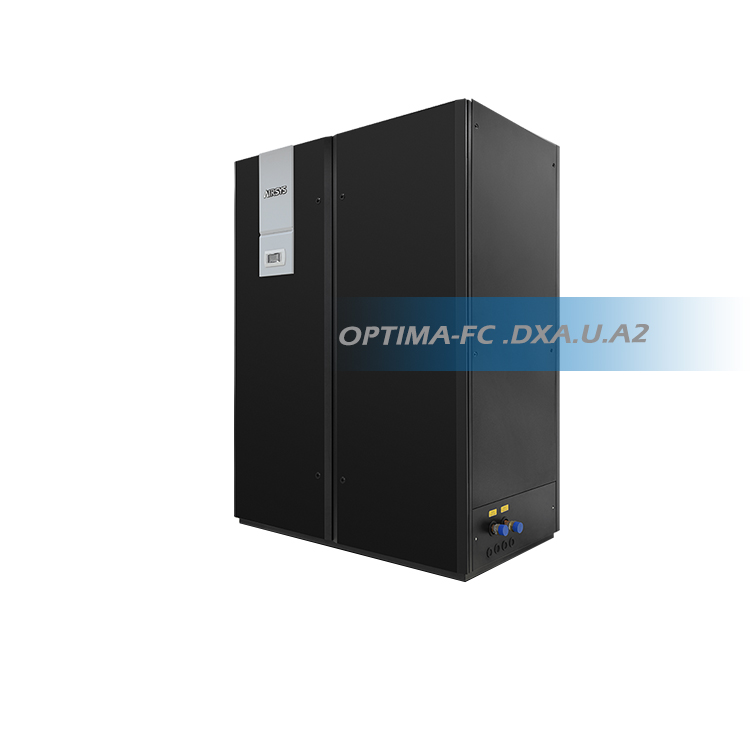

OPTIMA-FC帶自然冷卻機房專用空調機組
-
OPTIMA-FC帶自然冷卻機房專用空調機組
頂部
詳細信息
| 簡介 | |
| OPTIMA家族精密機房專用空調機組為機房提供精密的溫度和濕度控制，具有極高的可靠性、穩定性以及節能性，滿足24×7全天候連續運行要求，是綠色數據中心與各類電子設備機房的理想選擇。 |
依據機械制冷采用的冷源方式，OPTIMA-FC系列可以分為：
OPTIMA-FC.DXA:帶自然冷卻的直接蒸發風冷式機房空調專用機組 |
| 容量 | |
| 17.6kW~106.7kW | |
| 應用場所 | |
|
數據中心與計算機房 通訊設備機房 其他電子設備機房 大型醫療設備室 |
恒溫恒濕實驗室 恒溫恒濕工藝環境，如精密加工，電子廠房等 恒溫恒濕儲藏環境，如博物館，檔案館，酒窖等 |
| 主要特點 | |
|
多種工作模式
節能運行 OPTIMA產品家族集成了眾多的節能方法，DXA機組的平均能效比可達3.0以上；
精確控制 溫度控制精度可達±1℃，濕度控制精度可達±5%，為機房設備創造更穩定的運行環境；
多冷源形式可選 冷源可以采用直接蒸發風冷、直接蒸發水冷，客戶可以根據現場情況自由選擇；
多種送風、回風方式 上送風和下送風兩種送風方式，上回風、下回風、前回風、后回風4種回風方式； |
EC風機 在低負荷期間降低風機的轉速，從而大幅度降低風機的能耗，并根據風系統壓力的變化，及時自動調整風機的轉速，保證必要的送風量或適應不同的風系統阻力；
G4空氣過濾器，可清洗，便于維護，使用壽命長；
連續式冷凝壓力控制系統，實現制冷系統的穩定運行；
標準運行模式與節能運行模式兩種方式可選，為用戶提供了一種全新節能方案；
電極式加濕系統；
不銹鋼繞片式電加熱器。 |
|
可選配置 |
OPTIMA-FC.DXA |
OPTIMA-FC.DXW |
|
無蝸殼后向離心風機，配三相AC交流電機 |
○ |
○ |
|
過濾器風壓差保護開關 |
○ |
○ |
|
上送風電動止回閥 |
○ |
○ |
|
上送風機組送風風帽 |
○ |
○ |
|
下送風機組送風靜壓箱 |
○ |
○ |
|
上送風后回風風箱 |
○ |
○ |
|
高度可調的安裝支架 |
○ |
○ |
|
送風溫度傳感器 |
○ |
○ |
|
送風靜壓傳感器 |
○ |
○ |
|
地板積水報警組件 |
○ |
○ |
|
彩色觸摸屏圖形顯示手操器 |
○ |
○ |
|
RS232通訊卡 |
○ |
○ |
|
RS485通訊卡 |
○ |
○ |
|
Pcoweb 通訊卡 |
○ |
○ |
|
通訊協議轉換器 |
○ |
○ |
|
手機短信報警 |
○ |
○ |
|
電子膨脹閥 |
○ |
○ |
|
可選使用R407C制冷劑的機組 |
○ |
○ |
|
-20℃以下低溫啟動組件 |
○ |
— |
|
注： “○”表示可選項，“—”表示無。 |
||
OPTIMA-FC.DXA/DXW
|
型號 |
16E1A1 |
20E1A1 |
26E1A2 |
30E1A2 |
35E1A2 |
40E2A3 |
50E2A3 |
60E2A4 |
70E2A4 |
80E2A4 |
90E2A5 |
100E2A5 |
|
|
送風方式 |
O：上送風；U：下送風 |
||||||||||||
|
機組供電 |
380V/3Ph/50Hz |
||||||||||||
|
制冷量 |
|||||||||||||
|
DXA(1) |
kW |
18.9 |
22 |
28.5 |
31.9 |
37.6 |
46.6 |
55.1 |
65.3 |
74.5 |
84.6 |
90.7 |
103.4 |
|
DXW(2) |
kW |
17.6 |
21.5 |
27.9 |
31.2 |
36.1 |
45.8 |
57.2 |
62.1 |
72.2 |
82.3 |
90.4 |
106.7 |
|
自然冷卻制冷量(3) |
|||||||||||||
|
DXA |
kW |
16.5 |
21.8 |
30.1 |
33.6 |
37.6 |
42.4 |
50.3 |
55.9 |
67.3 |
78.5 |
93.4 |
104.6 |
|
DXW |
kW |
16.5 |
21.8 |
30.1 |
33.6 |
37.6 |
42.4 |
50.3 |
55.9 |
67.3 |
78.5 |
93.4 |
104.6 |
|
壓縮機 |
全封閉渦旋式 |
||||||||||||
|
送風機 |
|||||||||||||
|
形式 |
無蝸殼（EC）后傾離心風機 |
||||||||||||
|
數量 |
n. |
1 |
1 |
1 |
1 |
1 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
|
風量 |
m3/h |
5750 |
6320 |
8900 |
9600 |
9600 |
12600 |
13600 |
17800 |
19200 |
21000 |
24600 |
27900 |
|
電加熱量 |
kW |
6 |
6 |
9 |
9 |
9 |
13.5 |
13.5 |
18 |
18 |
18 |
18 |
18 |
|
電加濕量 |
kg/h |
3 |
3 |
5 |
5 |
5 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
|
風冷室外機(DXA) |
CME5*1 |
CME8*1 |
CME10*1 |
CME10*1 |
CME15*1 |
CME8*2 |
CME10*2 |
CME10*2 |
CME15*2 |
CME15*2 |
CME20*2 |
CME20*2 |
|
|
干式冷卻器(DXA) |
CMEH20*1 |
CMEH30*1 |
CMEH40*1 |
CMEH40*1 |
CMEH50*1 |
CMEH50*1 |
CMEH60*1 |
CMEH60*1 |
CMEH70*1 |
CMEH80*1 |
CMEH50*2 |
CMEH60*2 |
|
|
干式冷卻器(DXW) |
CMEH20*1 |
CMEH30*1 |
CMEH40*1 |
CMEH40*1 |
CMEH50*1 |
CMEH60*1 |
CMEH70*1 |
CMEH80*1 |
CMEH50*2 |
CMEH50*2 |
CMEH60*2 |
CMEH70*2 |
|
|
寬*深*高 |
mm |
875*890*1960 |
1480*890*1960 |
1750*890*1960 |
2490*890*1960 |
3095*890*2050 |
|||||||
|
FC.DXA重量 |
kg |
315 |
366 |
375 |
413 |
420 |
630 |
680 |
940 |
980 |
1040 |
1230 |
1270 |
|
FC.DXW重量 |
kg |
348 |
405 |
423 |
464 |
476 |
708 |
770 |
1037 |
1085 |
1157 |
1338 |
1392 |
(1)回風干球溫度24℃、相對濕度50%，室外環境干球溫度35℃的情況下；
(2)指回風干球溫度24℃、相對濕度50%，冷凝器進水溫度30℃，標準水流量情況下；
(3)指回風干球溫度24℃、相對濕度50%，室外環境溫度2℃，標準水流量情況下。
